HighSID hovedlysindsats LED type 4 - 7 ”226-018

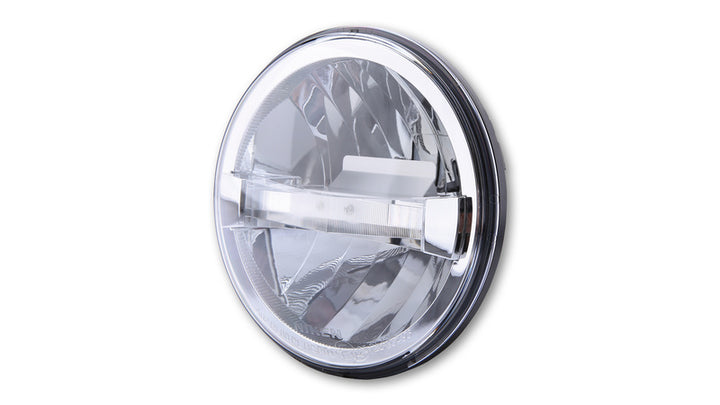

Denne runde, krom-plage-reflektor med klar is har en høj bjælke, lav bjælke, parkering og kørsel med dagtimerne. Daglyset og positionslyset er monteret i en central strimmel, så der oprettes et meget smukt optisk billede - den dyppede stråle lyser over strimlen, hovedstrålelyset tilsvarende nedenfor. Reflektoren udsender en asymmetrisk lysende flux-kun godkendt til højre trafik.

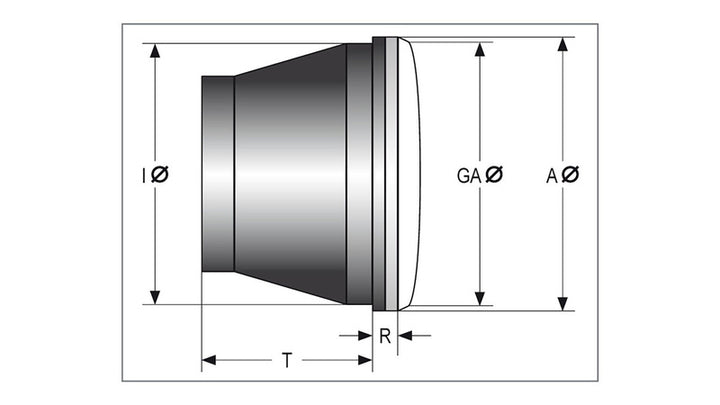

Diameter a = 177 mm
Diameter ga = 168 mm
Diameter i = 160 mm
T = 61 mm
R = 10 mm

Forbindelser:
Sort kabel = jord (-)
Blåt kabel = Lavstråle (+), strømforbrug ved 12V: 1,8A, 22W
Gul kabel = High Beam (+), strømforbrug AT12V: 1,3A, 13W
Sort kabel = jord (-)

TFL:
Sort kabel = jord (-)
Rødt kabel = kørelys om dagen (+), strømforbrug ved 12V: 1,2A, 14W
Hvidt kabel = positionslys (+), strømforbrug ved 12V: 0,2A, 2,4W

Valgfrit tilgængelig:
Komplet Highsider -spotlight med denne reflektor
-7 tommer LED Spotlight Reno Type 4, Chrome, Art.-No.:1108708001
-7 tommer forlygte HD -stil, krom, vare nr.: 1108704001
-7 tommer forlygte britisk stil, krom, vare nr.: 1108704001
-7 tommer forlygte britisk stil, krom, vare nr. Nej.: 1108703001

BEMÆRK 1:
-Brug asymmetrisk, godkendt kun til højre trafik.
-Den vedlagte 3-polede standardstik skal installeres af kunden efter installation af reflektoren.

Udsigt over stikkontakter:
Kørelys (gul) = til højre
Dyppet bjælke (blå) = øverst
Jorden (sort) = venstre

BEMÆRK 2:
Løbelys om dagen kan også bruges på køretøjer uden lysafbryder. Følgende komponenter er påkrævet til dette:
Highsider DRL Control-Box CB1: Art. Ingen. 1107969 (Skifter mellem lavstråle og løbende dag i dagtimerne)
